보트 전방 라이트 추가 설치 - 기성품 철물을 이용한 원거리 써치 + 근거리 작업등

기존에는 보트에 헤드라이트로 45W 작업등 두개를 사용했는데, 가까운 곳은 넓게 보여 좋았지만 결국 먼 곳이 보이지 않아 불편했다.



SS테크마린의 작업등은 좌우로 넓게 상하로 좁게 빛이 퍼져 상당히 만족스러웠다. 하지만 먼 곳을 비추지는 못해 아쉬운 점이 있었다.

이번에는 기존의 45와트 작업등 2개에 먼 곳을 비추는 40와트 2개를 추가하려 한다.



기성품으로 나오느 스테인레스 철물을 사용하기 위해 한참을 찾았다. 결국 중국에서 찾았다.



이 철물과 기존 브라켓을 과학상자 만들 듯 요리조리 조합해 바로 장착만 하면 되는 나름의 모듈화를 완성했다.

확실히 구조가 복잡해 지니 볼트를 조을 때 연장이 이리저리 걸리고 꼼지락 거릴 것이 많다.



기존의 브라켓을 떼어내고 한두시간 끙끙 앓으니 새 브라켓이 부착 되었다.

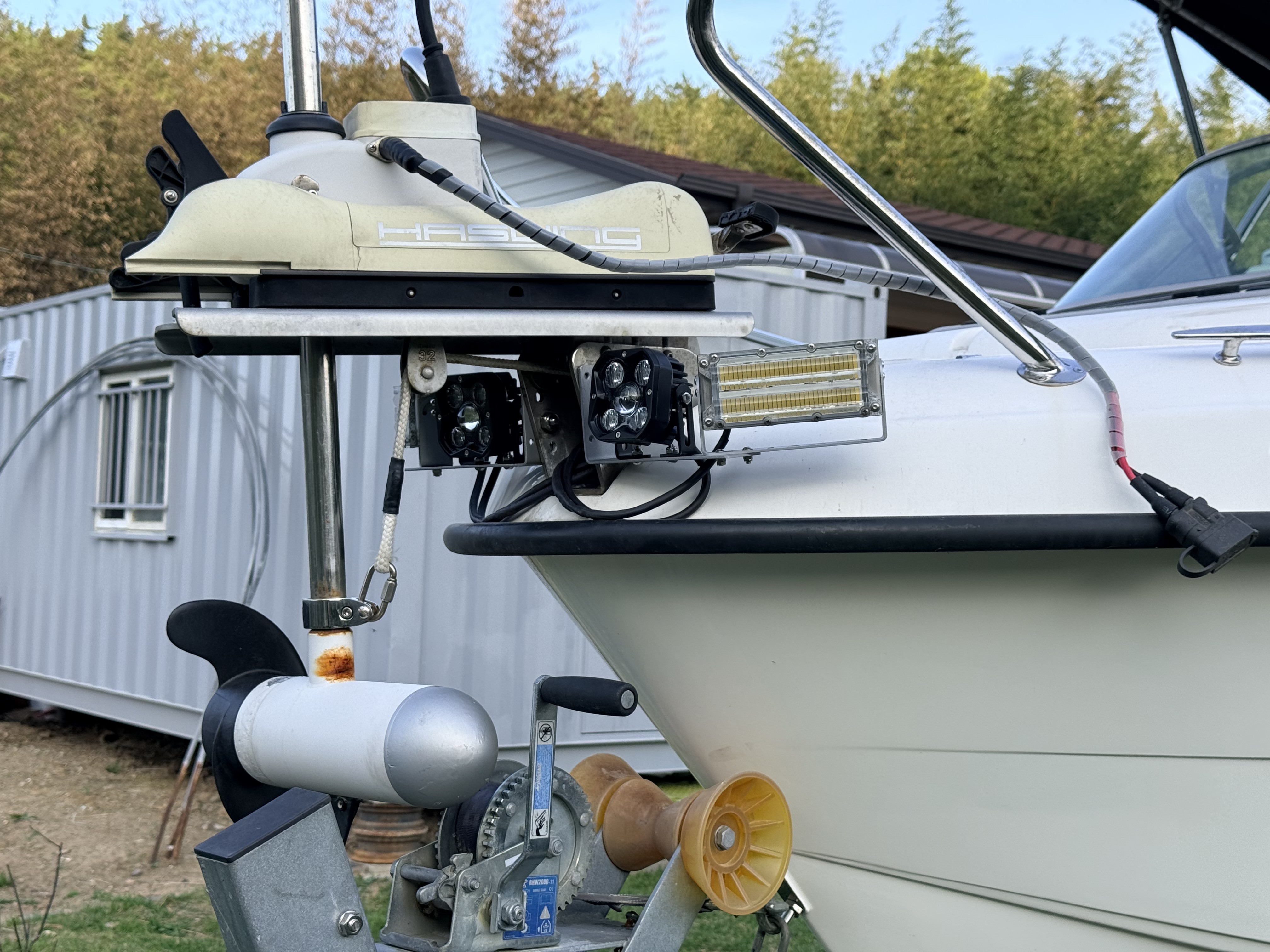

가운데의 라이트는 정면의 먼 곳을 비추고, 양쪽의 작업등은 45도 밖을 보고 있다. 각각 80와트, 90와트 모두 점등하면 170와트가 된다.



2개의 릴레이를 이용해 각각 점등이 가능하도록 할 예정이다.

4개의 라이트가 타공이나 너저분한 배선 없이 장착된 것이 마음에 들지만 모양이 너무 기괴한 것 같기도 하고



마음에 들기도 하고 별로이기도 하고 마음이 왔다 갔다 한다.

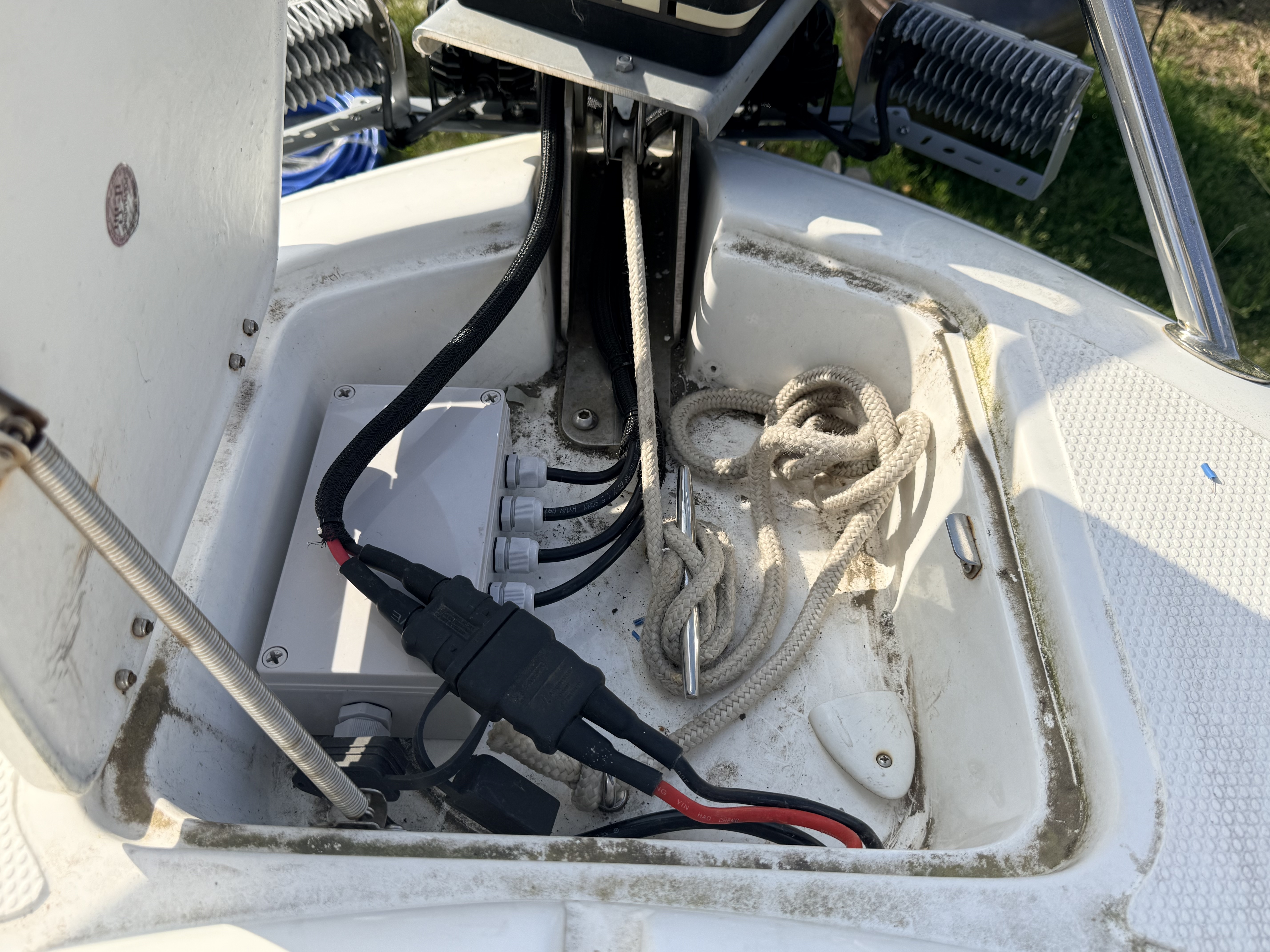

라이트의 배선은 2.5스퀘어 3P 전선을 콘솔에서 선수로 가져와 하이박스 안에서 라이트와 연결된다.



3개의 전선 중 2개는 각각 라이트의 + 전원이고, 나머지 한 개는 공용 - 로  사용했다.



각각 분기된 라이트의 배선은 1.5스퀘어 2P로 라이트까지 이어진다.



이제 콘솔의 배선작업을 마치면 점등식이 가능하다. 하지만 사실상 콘솔의 배선 정리가 가장 난이도가 높은 부분이다.
